Eixo do router 4 do CNC do cambiador da ferramenta do carrossel ELECNC-1530

Descrição do produto

Características:

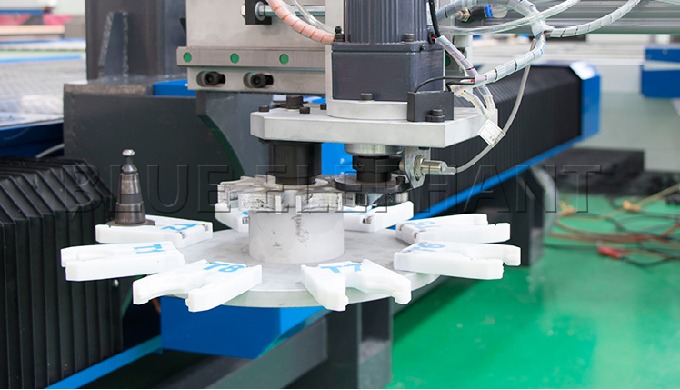

1. Projetado com trocador de ferramentas automático tipo redondo ou carrossel. Faca diferente pode ser instalada no porta-ferramentas. Esta máquina é similar a 1530-4A Woodworking CNC Router Machine.
2. Os roteadores CNC multifusos da Pneumaitc podem trocar de 2 a 3 ou 4 ferramentas, enquanto os roteadores CNC ATC podem trocar mais de 8 ferramentas automaticamente no processo de gravação.

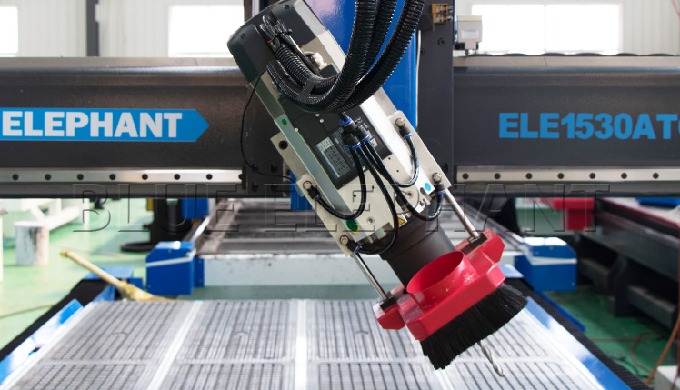

3. Distinto das máquinas CNC de 3 eixos, o eixo desta máquina pode balançar 180 graus. 4 Axis CNC Machines pode esculpir objetos tridimensionais e moldes.
4. Diferente de 1325 ATC CNC Router Machine, o tamanho de trabalho e área de processamento são maiores. Nesse caso, a eficiência de trabalho pode ser grandemente promovida.
5. Projetado com rolo de 2 peças na frente da mesa, que fazem MDF ou placa de madeira obter através da tabela convenientemente.
6. Como um outro tipo de roteador CNC ATC 1530, a máquina foi projetada com eixo de resfriamento a ar ATD Itália HSD.
7. A cobertura contra poeira pode ser adicionada no eixo Y ou no outro eixo.
Este tipo de centro de corte multi-uso CNC (router CNC móveis para perfuração lateral) não é apenas adequado para armário de móveis de madeira, mas também pode processar o molde de espuma. Além disso, a máquina também pode terminar o trabalho de perfuração lateral para o furo da porta, porque o eixo rotativo pode girar 180 graus.
8. Por favor note que todas as especificações podem ser projetadas de acordo com suas necessidades.

Detalhes Técnicos

Parâmetros:

Modelo: ELECNC-1530ATC-4
Compartimento de ferramentas: trocador de ferramentas automático tipo Round ou Carrossel com 12 ferramentas de armazenamento
X, Y, Z área de trabalho: 1500x3000x400mm
Tamanho da Mesa: 1500 × 3000mm
Superfície da mesa: Mesa de trabalho de vácuo e T-slot, 6 zonas, rolo de 2 peças na frente da mesa
Estrutura: Estrutura forte do tubo quadrado industrial da classe, 8-10mm resistente
X, Y Estrutura: Cremalheira e Pinhão, Suécia ABBA # 25 Trilho Quadrado Linear; Capa protetora contra poeira para eixo Y
Z Estrutura: Suécia ABBA # 30 Trilho Quadrado Linear e Parafuso de Esferas TBI
Fuso: Fuso rotativo, 9kw Itália HSD Fuso de refrigeração a ar ATC, Swing -90 ° a + 90 ° Suporte para ferramentas ISO30
Velocidade do fuso: 0-24000RPM
Motores de acionamento: servo motores 850wJapan YASKAWA e drivers 1kw
Inversor: 11kw Taiwan DELTA inversor
Tensão de trabalho: 220 v, 3phase, 60 hz (ou personalizado)
Sistema Operacional: Taiwan SYNTEC 21MA Sistema de controle de 4 eixos com alça
Ambiente de funcionamento Temperatura: 0 - 45 centígrados
Sistema de lubrificação: sistema de lubrificação automática
Sensor da ferramenta: calibração automática do sensor da ferramenta
Cilindro de posição: cilindro de posição automática
Opcional: redutor Japão Shimpo, bomba de vácuo 4kw;
Sistema de arrefecimento automático de pulverizador de óleo;
novo tipo 1.5kw coletor de pó de bolso duplo;

Amostra e Aplicação
1. Indústria de móveis de madeira: Portas; Armários; Tabelas; Chairs.Wave placa, fino padrão, mobiliário antigo, porta de madeira, tela, faixa de artesanato, portões compostos, portas de armário, portas interiores, pernas de sofá, cabeceiras e assim por diante.
2. Indústria de publicidade: sinalização; Logotipo; Distintivos; Placa de exposição; Placa de sinal de reunião; Outdoor
Publicidade arquivada, tomada de sinal, gravura acrílica e corte, palavra de cristal, moldagem blaster, e outros materiais publicitários derivados fazendo.
3. Die indústria: Uma escultura de cobre, alumínio, ferro e outros moldes de metal, bem como mármore artificial, areia, folhas de plástico, tubo de PVC, e outros moldes não metálicos.
4. Arte e Decoração: artesanato em madeira; caixa de presente; caixa de jóias
