Router do CNC do ATC do carrossel ELECNC-1530 com dispositivo giratório

Descrição do produto

Característica:
1. Com o eixo refrigerando de ar de HSD, e pode balançar 180 graus, que é diferente de 3 máquinas CNC do eixo. E a velocidade do fuso pode ser alcançada a 24.000 RPM por minutos.
2. Comparado com 1530-4A Woodworking CNC Router Machine, este tipo de máquina foi projetado com dispositivo rotativo.O diâmetro e comprimento do dispositivo rotativo pode ser feito de acordo com suas necessidades.
3. Além disso, o dispositivo rotativo pode ser removido e colocado no local desejado. Também pode ser desmontado durante o transporte.

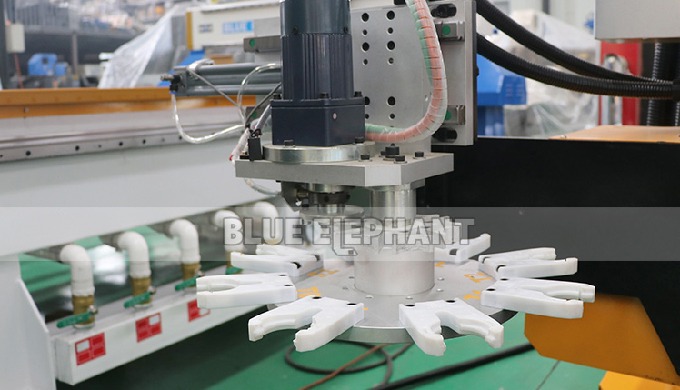

4. Equipado com 8 slots de magazine de ferramentas tipo carrossel. Diferentes facas podem ser instaladas no porta-ferramentas.
5. Comparado com o router cnc Multi-cabeça, ATC CNC Routers pode mudar mais de 8 conjuntos de ferramentas automaticamente no processo de gravação.
6. Distinguido com 4 * 8 ATC CNC Router Machine, o tamanho de trabalho e área de processamento são maiores. Nesse caso, a eficiência de trabalho pode ser grandemente promovida.
7. Enquanto isso, o 2070 Carousel ATC CNC Router Machine tem algumas semelhanças com este tipo de máquina.
8. Este tipo de máquina é adequado para o processamento de porta do armário, porta de madeira, móveis de madeira maciça, painel de móveis de madeira, janelas, mesas, cadeiras e alguns outros.
9. Por favor, observe que todas as especificações e tamanho de trabalho podem ser projetados de acordo com suas necessidades.

Detalhes Técnicos

Parâmetro:

Modelo: ELECNC-1530ATC-4
Área de trabalho: 1500 * 3000 * 600mm
Revista de ferramentas: 8 revistas de carrossel de ferramentas
Tensão de trabalho: 380V, 3Phase, 50Hz (opção)
Sistema de controle: Taiwan SYNTEC 6MB Control System
Eixo: Eixo de arrefecimento a ar de 9KW HSD
Velocidade do fuso: 0-24000 rpm
Inversor: 11KW Taiwan DELTA Inversor
Motor & Driver: 850W Japão YASKAWA servo motor e 1KW servo motorista, Japão SHIMPO Redutor
Superfície da mesa: T-slot e mesa de vácuo
Sistema de Lubrificação: Sistema de Lubrificação Automática
Estrutura do pórtico: movimento do pórtico
Spray / Flume: Refrigeração automática de névoa de óleo
Estrutura: Novo Tipo Corpo Pesado
Transmissão de X, Y, Z: Cremalheira helicoidal em X, eixo de Y e parafuso de esfera de Taiwan TBI na linha central de Z
X, Y, Z Rail: guia quadrado de Taiwan ABBA / PMI / HIWIN, nº 25
Bomba de Vácuo: 7.5KW Bomba de Vácuo de Circulação de Água
Sistema de Coleta de Poeira: Sistema de Coleta de Poeira de Saco Duplo Novo Tipo 1.5KW
Sensor de ferramentas: calibração automática do sensor de ferramentas

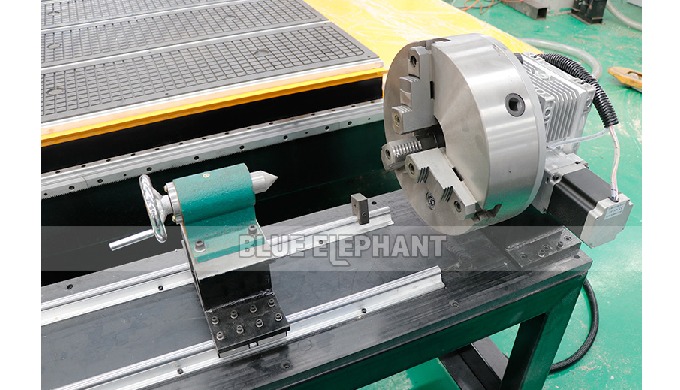

Dispositivo giratório: Dispositivo giratório paralelo com motor de passo FL118 e driver YAKO 2811 Gig
Fio: Alto Sheldeld Suave com Fio de Cobre para Proteger Contra Eletricidade Estática

Aplicações de máquina de gravura:
1. Indústria de trabalho: Idealmente adequado para decoração de móveis, instrumentos musicais, artesanato de madeira, móveis de madeira maciça, MDF paint-free porta, porta de madeira composta, armário, portas de cozinha, janelas, mesa de cabeceira, etc.
2. Indústria da decoração: modelo da arte, arte da parede, gravura e corte do felief da tela, processamento da decoração, envolvimento de presentes, placa acenada, painéis elétricos dos gabinetes, equipamento de esportes, e outros produtos industriais de madeira.
3. Anúncio: Acrílico, placa de cor dupla, PVC, placa ABS, placa de alumínio, placa de densidade, pedra artificial, vidro orgânico, metais macios como alumínio e cobre, matriz de corte, caráter, sinais, trademar.
